Podłączenie silnika trójfazowego do sieci jednofazowej 230V może wydawać się skomplikowane, ale przy odpowiedniej wiedzy jest to możliwe. Wiele osób decyduje się na takie rozwiązanie, gdy nie mają dostępu do sieci trójfazowej, a chcą wykorzystać silnik 3-fazowy. W tym artykule znajdziesz praktyczne porady, schematy połączeń oraz informacje, jak zrobić to bezpiecznie i efektywnie.
Przed przystąpieniem do pracy warto zrozumieć, że podłączenie silnika trójfazowego do 230V wymaga użycia dodatkowych elementów, takich jak kondensatory. Bez nich silnik nie będzie działał poprawnie. Pokażemy Ci, jak dobrać odpowiednie komponenty, uniknąć błędów i zapewnić bezpieczeństwo podczas całego procesu. Niezależnie od tego, czy jesteś majsterkowiczem, czy profesjonalistą, ten poradnik pomoże Ci osiągnąć cel.
Pamiętaj, że nieprawidłowe podłączenie może prowadzić do uszkodzenia silnika lub nawet zagrożenia pożarowego. Dlatego tak ważne jest, aby dokładnie zapoznać się z zasadami i schematami, które przedstawiamy. Gotowy? Zaczynamy!
Najważniejsze informacje:- Podłączenie silnika trójfazowego do 230V wymaga użycia kondensatorów lub falowników.
- Nieprawidłowe podłączenie może uszkodzić silnik lub spowodować zagrożenie pożarowe.
- Schematy połączeń muszą być dokładnie przestrzegane, aby zapewnić bezpieczeństwo i efektywność.
- Dobór odpowiedniego kondensatora jest kluczowy dla poprawnego działania silnika.
- W przypadku wątpliwości warto skonsultować się z doświadczonym elektrykiem.
Podstawowe zasady podłączania silnika trójfazowego do 230V
Podłączenie silnika trójfazowego do sieci jednofazowej 230V wymaga znajomości kilku kluczowych zasad. Przede wszystkim, musisz zrozumieć, że silnik trójfazowy nie jest przystosowany do pracy w sieci jednofazowej bez dodatkowych modyfikacji. Najczęściej stosowanym rozwiązaniem jest użycie kondensatorów, które umożliwiają symulację trzeciej fazy. Poniższa tabela przedstawia podstawowe parametry, które musisz wziąć pod uwagę przed przystąpieniem do pracy.
| Parametr | Wartość |
|---|---|
| Napięcie zasilania | 230V |
| Moc silnika | Do 2,2 kW |
| Typ kondensatora | Rozruchowy lub roboczy |
Dlaczego silnik trójfazowy wymaga specjalnego podejścia?
Silniki trójfazowe są zaprojektowane do pracy w sieciach trójfazowych, gdzie napięcia są przesunięte w fazie o 120 stopni. W sieci jednofazowej 230V brakuje tej charakterystyki, co uniemożliwia prawidłowe działanie silnika bez dodatkowych modyfikacji. To właśnie dlatego konieczne jest użycie kondensatorów, które symulują trzecią fazę.
Podłączenie silnika trójfazowego do 230V ma swoje ograniczenia. Przede wszystkim, spada moc silnika, co może wpłynąć na jego wydajność. Dodatkowo, nie wszystkie silniki trójfazowe nadają się do takiego podłączenia – te o większej mocy mogą wymagać bardziej zaawansowanych rozwiązań, takich jak falowniki.
Metody podłączenia silnika trójfazowego do sieci 230V
Istnieją dwie główne metody podłączenia silnika trójfazowego do sieci jednofazowej 230V. Pierwsza z nich polega na użyciu kondensatorów, które symulują trzecią fazę. Druga metoda to zastosowanie falownika, który przekształca prąd jednofazowy na trójfazowy. Każda z tych metod ma swoje zalety i wady, które warto rozważyć przed podjęciem decyzji.
- Kondensatory: Ta metoda jest tańsza i prostsza w realizacji, ale może prowadzić do spadku mocy silnika.
- Falowniki: Zapewniają pełną kontrolę nad pracą silnika, ale są droższe i wymagają większej wiedzy technicznej.
Jak działa kondensator w podłączeniu silnika trójfazowego?
Kondensator pełni kluczową rolę w podłączeniu silnika trójfazowego do sieci 230V. Jego zadaniem jest przesunięcie fazy prądu, co symuluje trzecią fazę. Dzięki temu silnik może pracować w sieci jednofazowej, choć z pewnymi ograniczeniami.
Wyróżniamy dwa główne typy kondensatorów: rozruchowe i robocze. Kondensatory rozruchowe są używane tylko podczas uruchamiania silnika, podczas gdy kondensatory robocze działają przez cały czas pracy. Wybór odpowiedniego typu zależy od specyfiki silnika i jego zastosowania.
Czytaj więcej: Ile oleju silnik C-360? Wszystko, co musisz wiedzieć o jego zastosowaniu i właściwościach

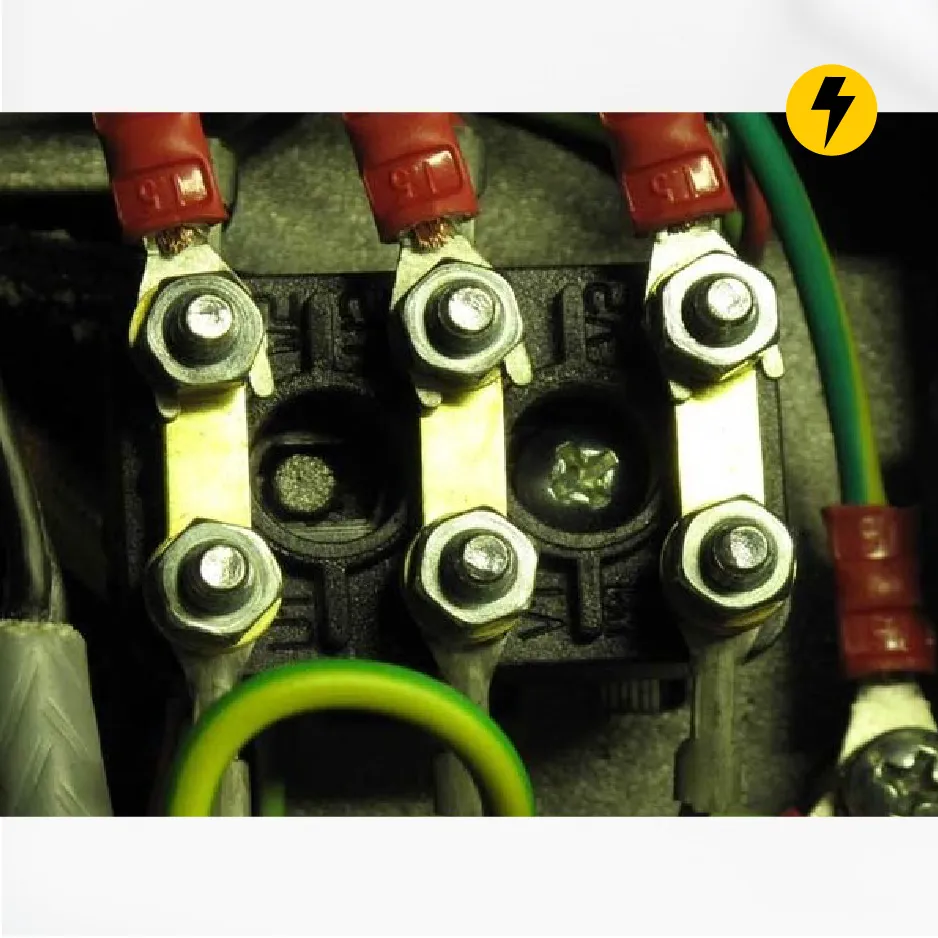

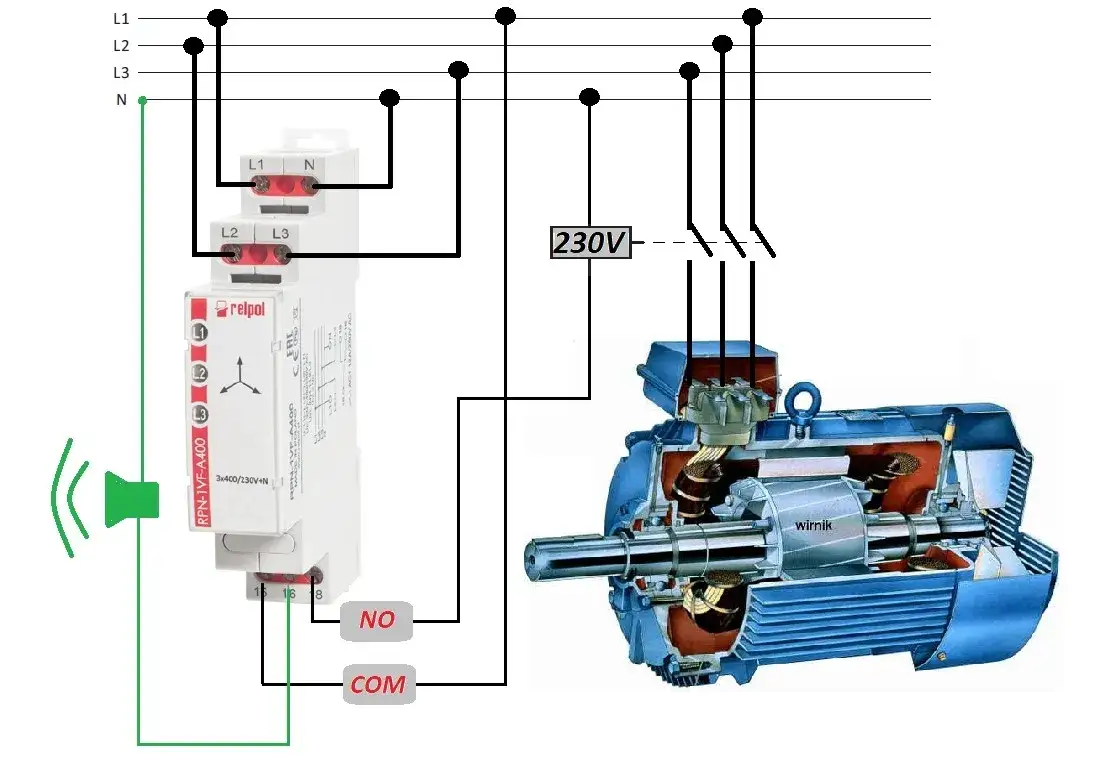

Schematy połączeń krok po kroku
Podłączenie silnika trójfazowego do 230V wymaga dokładnego przestrzegania schematów połączeń. Poniżej przedstawiamy przykładowy schemat, który pomoże Ci zrozumieć, jak prawidłowo podłączyć silnik. Pamiętaj, że każdy silnik może mieć nieco inne wymagania, dlatego zawsze sprawdzaj dokumentację producenta.
| Element | Połączenie |
|---|---|
| Faza L | Do zacisku U1 |
| Neutralny N | Do zacisku V1 |
| Kondensator | Między zaciski W1 i V1 |
Jak dobrać odpowiedni kondensator do silnika?
Dobór kondensatora to kluczowy etap podłączenia silnika trójfazowego do 230V. Kondensator musi mieć odpowiednią pojemność, która zależy od mocy silnika. Zazwyczaj stosuje się kondensatory o pojemności od 10 do 100 μF, ale dokładna wartość powinna być określona na podstawie dokumentacji technicznej silnika.
Błędy przy doborze kondensatora mogą prowadzić do przegrzania silnika lub jego nieprawidłowej pracy. Dlatego zawsze upewnij się, że wybrany kondensator spełnia wymagania Twojego silnika. W razie wątpliwości warto skonsultować się z doświadczonym elektrykiem.
Pamiętaj, że nieprawidłowy dobór kondensatora może spowodować uszkodzenie silnika. Zawsze sprawdzaj dokumentację producenta przed zakupem.
Potencjalne zagrożenia i jak ich uniknąć
Podłączenie silnika trójfazowego do sieci 230V wiąże się z pewnymi ryzykami. Najczęstszym problemem jest przegrzanie silnika, które może prowadzić do jego uszkodzenia. Innym zagrożeniem jest nieprawidłowe podłączenie, które może spowodować zwarcie lub nawet pożar. Dlatego tak ważne jest, aby przestrzegać zasad bezpieczeństwa i dokładnie sprawdzać wszystkie połączenia.
- Zawsze odłączaj zasilanie przed rozpoczęciem pracy.
- Upewnij się, że kondensator jest odpowiednio dobrany do mocy silnika.
- Sprawdź, czy wszystkie połączenia są solidnie wykonane i izolowane.
- Unikaj przeciążenia silnika, które może prowadzić do przegrzania.
Czy podłączenie silnika trójfazowego do 230V wpływa na jego wydajność?
Tak, podłączenie silnika trójfazowego do sieci jednofazowej 230V może wpłynąć na jego wydajność. Silnik może stracić nawet 30% swojej mocy, co oznacza, że nie będzie działał z pełną efektywnością. To szczególnie ważne w przypadku silników o większej mocy, które mogą wymagać dodatkowych rozwiązań, takich jak falowniki.
Istnieją jednak sposoby na minimalizację tego problemu. Użycie odpowiedniego kondensatora lub falownika może poprawić wydajność silnika. Warto również rozważyć zastosowanie silnika o mniejszej mocy, jeśli nie jest wymagana pełna wydajność.
Najczęstsze błędy przy podłączaniu silnika trójfazowego
Podczas podłączania silnika trójfazowego do 230V wiele osób popełnia podobne błędy. Jednym z najczęstszych jest niewłaściwy dobór kondensatora, który może prowadzić do przegrzania silnika. Innym błędem jest nieprawidłowe podłączenie przewodów, co może spowodować zwarcie lub uszkodzenie silnika.
Kolejnym problemem jest brak izolacji połączeń, co zwiększa ryzyko porażenia prądem. Niektórzy zapominają również o sprawdzeniu dokumentacji silnika, co może prowadzić do błędów w podłączeniu. Pamiętaj, że nawet mały błąd może mieć poważne konsekwencje.
Zawsze sprawdzaj dokumentację silnika przed podłączeniem. To pomoże uniknąć błędów i zapewni bezpieczeństwo.
Jak sprawdzić poprawność podłączenia silnika?
Po podłączeniu silnika trójfazowego do 230V warto przeprowadzić testy, aby upewnić się, że wszystko działa poprawnie. Najprostszym sposobem jest uruchomienie silnika na krótki czas i obserwacja jego pracy. Jeśli silnik działa głośno lub się przegrzewa, może to oznaczać błąd w podłączeniu.
Do weryfikacji poprawności podłączenia przydadzą się narzędzia, takie jak miernik napięcia lub tester izolacji. Dzięki nim można sprawdzić, czy napięcie jest prawidłowe i czy nie ma zwarcia. Pamiętaj, że lepiej poświęcić trochę czasu na testy niż ryzykować uszkodzenie silnika.
Alternatywne rozwiązania dla podłączenia silnika trójfazowego
Jeśli podłączenie silnika trójfazowego do 230V wydaje się zbyt skomplikowane, istnieją alternatywne rozwiązania. Jednym z nich jest użycie falownika, który przekształca prąd jednofazowy na trójfazowy. To rozwiązanie jest droższe, ale zapewnia pełną kontrolę nad pracą silnika i minimalizuje spadek mocy.
- Falowniki: Zapewniają płynną regulację prędkości silnika, ale są droższe.
- Silniki jednofazowe: Jeśli nie potrzebujesz pełnej mocy, warto rozważyć zakup silnika jednofazowego.
- Konsultacja z elektrykiem: W przypadku wątpliwości warto skorzystać z pomocy specjalisty.
Kiedy warto skonsultować się z elektrykiem?
Jeśli nie masz doświadczenia w podłączaniu silników trójfazowych, warto skonsultować się z elektrykiem. Profesjonalista pomoże Ci dobrać odpowiednie komponenty i wykonać bezpieczne podłączenie. To szczególnie ważne w przypadku silników o większej mocy, które wymagają specjalistycznej wiedzy.
Konsultacja z elektrykiem to również sposób na uniknięcie błędów, które mogą prowadzić do uszkodzenia silnika lub zagrożenia pożarowego. Pamiętaj, że bezpieczeństwo jest najważniejsze, a profesjonalna pomoc może zaoszczędzić Ci wielu problemów.
Bezpieczeństwo i efektywność podłączenia silnika trójfazowego
Podłączenie silnika trójfazowego do sieci 230V wymaga precyzji i wiedzy technicznej. Jak pokazano w artykule, najczęstsze błędy, takie jak niewłaściwy dobór kondensatora czy brak izolacji, mogą prowadzić do poważnych konsekwencji, w tym uszkodzenia silnika lub zagrożenia pożarowego. Dlatego tak ważne jest przestrzeganie zasad bezpieczeństwa i dokładne sprawdzanie wszystkich połączeń.
Wydajność silnika może spaść nawet o 30% przy podłączeniu do sieci jednofazowej, ale istnieją sposoby na minimalizację tego problemu. Użycie falownika lub odpowiedniego kondensatora może poprawić pracę silnika. Warto również rozważyć alternatywne rozwiązania, takie jak zakup silnika jednofazowego, jeśli nie jest wymagana pełna moc.
Konsultacja z elektrykiem to najlepszy sposób na uniknięcie błędów. Profesjonalista pomoże dobrać odpowiednie komponenty i wykonać bezpieczne podłączenie, szczególnie w przypadku silników o większej mocy. Pamiętaj, że bezpieczeństwo i precyzja są kluczowe dla prawidłowego działania silnika.
